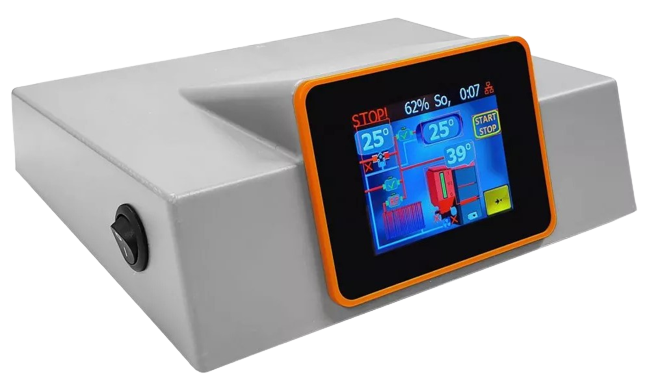

Argos pid PLUS PELLET

Lista Alarmów

Poniżej znajdują się opisy i sposób działania podczas błędów w sterowniku „ARGOS PID PLUS PELLET”.

BŁĄD Er1

„BŁĄD ER1” występuje w momencie uszkodzenia czujnika kotła aby sobie z nim poradzić do momentu wymiany można:
zamienić czujnik C.W.U z czujnikiem C.O wtedy sterownik załączy bojler na stały włączony a kocioł będzie pracować

BŁĄD ER2

„BŁĄD ER2” występuje w momencie uszkodzenia czujnika kosza/podajnika aby sobie z nim poradzić do momentu wymiany można:
zamienić czujnik C.W.U z czujnikiem podajnika wtedy sterownik załączy bojler na stały włączony a kocioł będzie pracować

BŁĄD ER3

„BŁĄD ER3” występuje w momencie uszkodzenia czujnika bojlera praca bojlera włączy się na stały włączony ale kocioł normalnie będzie pracować

BŁĄD Er4

„BŁĄD ER4” występuje w momencie uszkodzenia czujnika mieszacza praca jego będzie wstrzymana ale kocioł nadal będzie pracować, do momentu wymiany czujnika trzeba siłownik zaworu przestawić na ręczne sterowanie i ustawić go manualnie na odpowiednią wartość

BŁĄD ER8

„BŁĄD ER8” występuje w momencie przegrzania kotła do powyżej 80stopni, kocioł trzeba schłodzić gdy spadnie temperatura powinno wszystko wrócić do normy gdy to nie nastąpi mogło dojść do jego uszkodzenia czyli opis błędu er1

BŁĄD ER9

„BŁĄD ER9” występuje w momencie cofania się opału w kierunku kosza i przegrzewanie się rury podajnika (proszę sprawdzić czy rura pod koszem nie jest gorąca) gdy wszystko jest w porządku a błąd dość często wyskakuje gdy rura podajnika jest gorąca mogło dojść do jego uszkodzenia czyli opis błędu er2

BŁĄD Er10

„BŁĄD ER10” występuje w momencie zagotowania kotła i rozłączenie go przez termostat awaryjny, gry temperatura na kotle spadnie wszystko wróci do normy gdy jednak to nie nastąpi a kocioł jest zimny doszło do jego uszkodzenia wtedy można do czasu wymiany:
odciąć czujnika i dwa kable ze sobą skręcić

BŁĄD Er16

„BŁĄD ER16” występuje w momencie uszkodzenia czujnika spalin aby sobie z nim poradzić do momentu wymiany można:
wejść w polecenia kodowe>kod 0101>schodzimy na spalanie i włączamy paliwo węgiel, kocioł nie będzie wtedy go czytać rozpalać się i wygaszać tylko przechodzić w tryb podtrzymania ognia
ważne aby w podtrzymaniu dać częste podawanie aby nie było sytuacji cofania się żaru

BŁĄD ER11

„BŁĄD ER11” występuje w momencie nieudanego rozpalania(braku paliwa na palenisku, czujnik poziomu się świeci cały czas)
Gdy temperatura spalin w pracy 100% nie przekracza powyżej 100stopni(widoczne jak klikniemy na kocioł)
Gdy wyskakuje od razu po naciśnięciu start jest to uszkodzenie czujnika spalin czyli opis błędu er16

BŁĄD ER18

„BŁĄD ER18” występuje w momencie gdy włączona jest kontrola zawleczki, aby wyłączyć błąd ER18 trzeba w poleceniach kodowych wpisać (kod 0101) następnie zjechać strzałką w dół i wyłączyć kontrolę zawleczki z opcji „TAK” na „NIE”

BŁĄD ER14

„BŁĄD ER14” występuje w momencie gdy rozłączy się zwarcie kabelków przy sterowniku bądź na listwie w środku sterownika

Lista Nastaw

Poniżej znajdują się wartości nastaw do podajnika SV200 ze sterownikiem ARGOS PID PLUS PELLET.

Ustawienia	CZAS PRACY	CZAS PAUZY	NADMUCH MAX.	NADMUCH MIN.	MOC MIN.
10kW	10	15	35	25	40%
12kW	10	15	40	30	40%
15kW	10	15	40	30	40%
19kW	10	10	50	40	40%
24kW	10	10	50	40	40%
30kW	10	15	55	45	40%
38kW	10	15	55	45	40%
48kW	10	15	55	45	40%
